🌐 Infrastructure ATC (2023)¶
Contexte
Ce document décrit le système d’information du Cabinet d’expertise comptable ATC
(Audit Transmission Corporate – 6 rue Papillon, 75009 Paris – Dirigé par Alexandre Tellier).
Les informations sont confidentielles et réservées au support interne Technilog.
Les comptes et mots de passe d’administration sont enregistrés dans le fichier KeePass bureautique B13.
👥 Contacts¶
| Nom | Rôle | Téléphone | |
|---|---|---|---|
| ATC – bureau | Standard | 01.40.26.35.75 | – |
| Alexandre Tellier | Directeur | 06.98.89.40.73 | alexandre.tellier@a-t-consulting.fr |
| Hélène Bensaid | Référent informatique | 06.87.06.77.65 | helene.bensaid@a-t-consulting.fr |
| Téodora Tuffreau | Assistante | 01.40.26.35.75 | teodora.tuffreau@a-t-consulting.fr |

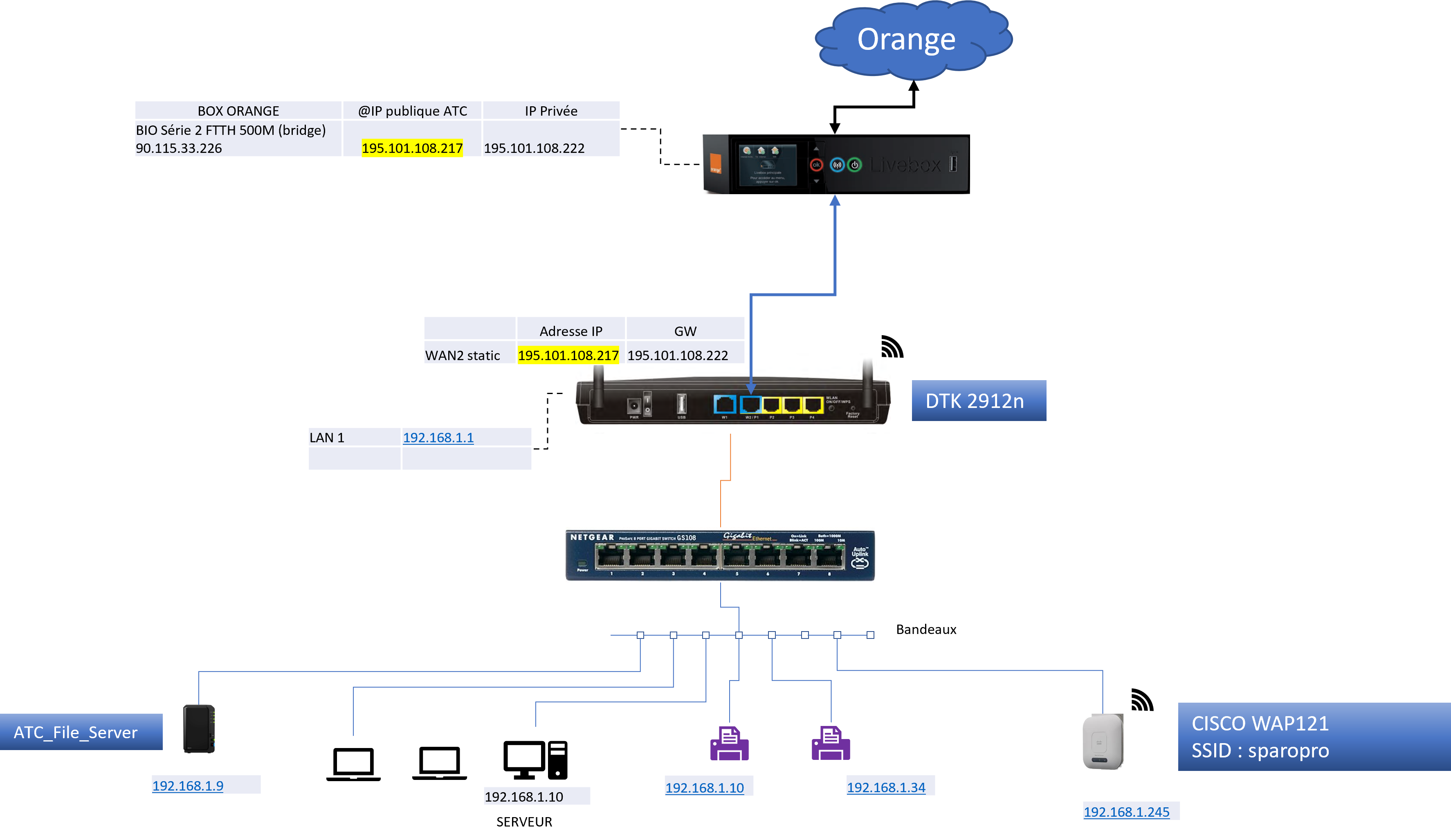

🖧 Réseau¶
WAN (Orange Business Service)¶
- Offre : BIO Série 2 FTTH 500M
- Box fibre administrée uniquement par OBS
- IP publique Orange :
90.115.33.226 - IP publique vue client :
195.101.108.217 - Support OBS : 09.69.32.04.75 – Prestation 0042NKF7
LAN¶
- Routeur principal : Draytek Vigor 2912n
- WAN2 relié à la box Orange
- DHCP : 192.168.1.20 → +200 adresses
- GW : 192.168.1.1
-
DNS : 30.134.121.95 / 8.8.8.8
-
Câblage :
- Prises RJ45 → bandeaux en baie de brassage (sous-sol)
- Particularité : 1 prise RJ45 distribue 2 prises (informatique + téléphonie)
- 2 paires pour l’informatique, 1 paire pour la téléphonie

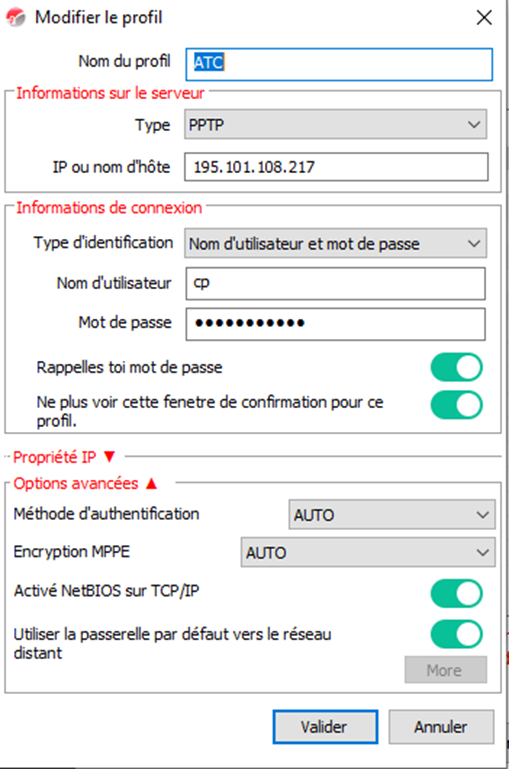

🔒 VPN¶
- Type : PPTP
- IP/Host :
195.101.108.217 - Authentification : Auto
- Encryption MPPE : Auto
- Passerelle distante : ON
Accès utilisateurs VPN :
| Utilisateur | Login |
|---|---|
| Hélène | hb |
| Alexandre | at |
| Christophe | cp |
| Monica | mf |
| Téodora | tt |
| Alexia | ar |
| Marion | mm |
| Barthélémy | bk |
En cas de problème VPN
Vérifier le fichier C:\Windows\System32\drivers\etc\hosts :
192.168.1.9 atc_file_server
📶 Wi-Fi¶
- Point d’accès : Cisco WAP121
- SSID :
sparopro(mot de passe dans KeePass) - Admin : http://192.168.1.245/
- Mode : WPA PERSONAL 802.11b/g/n 20/40 MHz
- Dernier backup :
CISCO_WAP121_ATC_2023_05_24.xml📥 Télécharger la configuration WAP121
🖨️ Imprimantes¶
| Modèle | IP | Localisation |
|---|---|---|
| HP MFP couleur M283FDW | 192.168.1.10 | Étage |
| HP MFP n/b M428fdw | 192.168.1.34 | Rez-de-chaussée |
- Logiciels : HP Smart (impression), WinScan2PDF (numérisation)
🖥️ Serveur local¶
- OS : Windows Server 2008 R2 Foundation
- IP locale :
192.168.1.51 - Encore actif uniquement comme point d’entrée pour Splashtop
💾 NAS – ATC_FILE_SERVER¶
- Adresse locale :
\\192.168.1.9:5001 - Modèle : DS216 – SN : 16C0NON637500
- DSM : 6.1.5-15254 Update 1
- Disques :
- HD1 RAID0 – 4 To – ST4000VN008-2DR166
- HD2 RAID0 – 4 To – ST4000VN008-2DR166
- Compte admin : synology@applitude.eu (cf KeePass)
- Admin : https://192.168.1.9:5001/
Partages configurés¶
| Dossier | admin | ac | ar | at | bk | ca | cm | dc | hb | lpl | mf | mm | nv | sc | tt |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Communication | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X |
| Divers | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X |
| Documents partagés | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X |
| Données Ciel | X | X | X | ||||||||||||
| Maintenance | X | X | X | ||||||||||||
| Privé | X | X | X | X | |||||||||||
| RCA | X | X | X | ||||||||||||
| Usbshare1 | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X |
Note
X = accès autorisé.
Les documents enregistrés sont sensibles (comptabilité, fiches de paie). Respect strict des droits.
Applications installées¶
- Antivirus Essential – protection fichiers NAS
- Hyper Backup – sauvegarde quotidienne (03h00 → disque USB, mot de passe dans KeePass)
- Option : sauvegarde sur second disque si connecté en façade par Alexandre Tellier
📧 Microsoft Office 365¶
- Suite utilisée : Word, Excel, Outlook, Teams, OneDrive
- Admin : https://www.office.com/
- Compte admin : office.manager@a-t-consulting.fr (mot de passe KeePass)
Opérations courantes :
- Création / désactivation de compte
- Réinitialisation mot de passe
- BAL standard → BAL partagée
- Extension licences
💻 Création d’une session utilisateur¶
- Si départ utilisateur → modifier mot de passe de son compte MS365
- Se connecter avec ce compte → valider données avec Hélène Bensaid
- Créer nouveau compte MS365 (vérifier licence)
- Sur le poste → Paramètres > Comptes > Ajouter un compte (type Office 365)
- Passer le compte en Administrateur
- Réaffecter licence si nécessaire (basic/standard)
- Fermer session et rouvrir avec le nouvel utilisateur
À installer sur le poste : - Word, Excel, PowerPoint, Outlook, Teams, WinScan2PDF
Warning
Supprimer les logiciels inutiles (Avast, etc.).
Créer un raccourci vers ATC_File_server sur le bureau.
